Назад в каталог

XTGT3 Jumbo

SITON
Запрос КП ≫
Вспомогательная машина для монтажных работ на высоте

Назначение: Вспомогательная машина для монтажных работ на высоте

Описание
Характеристики

Описание

XTGT3 — это оборудование для установки арочных конструкций нового поколения, предназначенное для монтажа арочных конструкций. Оно объединяет многофункциональные возможности, такие как вспомогательная зарядка, помощь в откачке грунта и установка вентиляционных каналов, являясь универсальной машиной. Оно может удовлетворить требованиям к длине установки стальной арки за один проход в однорядной, двухрядной и трехрядной выемке грунта в одном котловане.

Оснащенное дизельным двигателем с полным приводом и интегрированным шасси, оно обеспечивает высокую устойчивость и поддерживает два режима питания (дизель/электрический) для решения проблемы нехватки мощности. Благодаря трехрычажной и трехкорзинной конфигурации, оно включает в себя быстросменные боковые корзины для гибкого зажима арки в ограниченном пространстве, а центральная корзина предназначена для быстрого соединения болтов. А отбойный молоток, установленный в центральной корзине, предназначен для устранения повреждений и откачки грунта. Многоступенчатая телескопическая стрела обеспечивает максимальную высоту подъема 12,8 метров и боковой вылет 19 метров, демонстрируя исключительную адаптивность к сложным условиям.

Многофункциональная рабочая платформа
Способен обеспечивать одновременную загрузку несколькими сотрудниками.

Высокоэффективная установка

  • Благодаря оптимальному анализу, движения стрелы спроектированы максимально простыми. Это снижает требования к операторам.
  • В стреле и манипуляторе используются электропропорциональные регулирующие клапаны с беспроводным дистанционным управлением, обеспечивающие точную, стабильную и быструю координацию движений.
  • Персонал, занимающийся зажимом и перемещением арки, отделен от самой арки, что позволяет быстро перемещать и собирать арку, не беспокоясь о безопасности.
  • Три корзины и три сварочных аппарата могут работать параллельно с максимальной эффективностью при сварке сетки.
  • При соблюдении соответствующего метода строительства установка трех комплектов арки занимает всего 45 минут, и для каждой смены требуется всего 4-5 человек (включая 2 операторов).

Безопасность

  • Во время сборки арки оператор работает в корзине только при затягивании болтов (не связанных с аркой). Время нахождения операторов на большой высоте и под аркой минимально, что обеспечивает большую безопасность.
  • Центральная корзина не участвует в зажиме арки. В случае чрезвычайной ситуации ее можно быстро убрать в любой момент для обеспечения безопасности персонала.
  • Для работы системы требуется всего 4-5 операторов.

Адаптируемость к различным методам строительства

  • Соответствует требованиям к установке многосекционных арочных конструкций методом полного заполнения поверхности.
  • Соответствует требованиям к установке многосекционных арочных конструкций методом уступки.
  • Соответствует требованиям к установке многосекционных арочных конструкций методом сохранения стержневого грунта.

Конструкция шасси

  • Шасси для бурения горных пород сочетает в себе переднюю коробчатую конструкцию и заднюю двутавровую раму, обеспечивая исключительную прочность и жесткость конструкции, что гарантирует стабильность и долговечность в эксплуатации.
  • Используется инженерное шасси с полным и двунаправленным приводом, а также устойчивые к проколам шины, что позволяет адаптироваться к сложным условиям, обеспечивая при этом эффективное и гибкое передвижение.
  • Многоступенчатая электрическая коробка передач с однократным переключением обеспечивает простоту управления, плавное переключение передач, высокую надежность и долговечность.

Конфигурации

  • Дизельный двигатель Cummins, гидравлическая трансмиссия CASC.
  • Усиленный ведущий мост, усиленные шины.
  • Компоненты гидравлической системы (насос, двигатель, клапан, цилиндр) от известных производителей.
  • Система управления по шине CAN, контроллер и другие важные электрические компоненты от известных производителей.

Дизайн для удобства людей

  • Большое внутреннее пространство для обслуживания.
  • Два беспроводных пульта дистанционного управления.
  • Три инверторных сварочных аппарата постоянного тока.

Вспомогательная функция

  • Левая и правая стрелы имеют раздельную конструкцию, в которой для фиксации подвижной корзины используется манипулятор, что сокращает время работы рабочих с корзиной. В то же время, при сварке сетки, она взаимодействует с центральной неподвижной корзиной для выполнения параллельных сварочных работ, что минимизирует время сварки.
  • Корзина также обеспечивает вспомогательные функции, включая установку болтов и сетки, сварку, подачу материала, обследование, устранение повреждений и управление вентиляционными каналами.

Безопасно и экологично

  • Оснащенный надежной системой двойного питания, он отличается безопасностью, экологичностью и низким уровнем шума при использовании электроэнергии. А в случае отключения электроэнергии или нестабильного напряжения в качестве источника питания можно использовать дизельный двигатель.

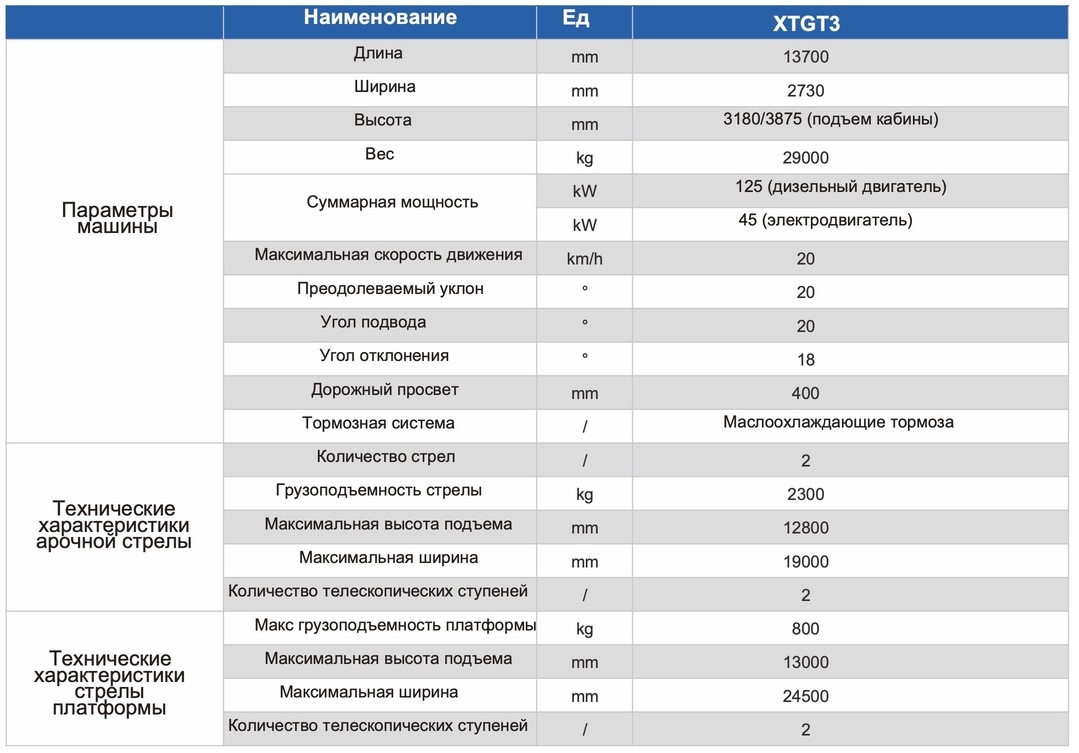

Характеристики
