Назад в каталог

Z20

SITON
Запрос КП ≫
● Диапазон работы____ 6x5м-16x12м

Назначение: Буровая установка

Описание
Характеристики

Описание

Буровая установка серии Z20 с прямой стрелой, предназначенная для полномасштабного бурения, представляет собой цифровую горизонтальную двухстреловую буровую установку прямого типа, разработанную для полномасштабного бурения, такого как многоступенчатая синхронизация, ступенчатый метод и бурение по всей длине тоннеля. Она решает проблему, связанную с невозможностью традиционной буровой установки одновременно удовлетворять потребности в нескольких методах бурения в тоннеле. Новая машина может удовлетворить потребности в многоступенчатом микроступенчатом бурении и бурении по всей длине тоннеля, что делает оборудование пригодным для бурения. Более широкий диапазон методов бурения и условий работы переосмысливает ценность тоннелепроходческого комплекса с использованием тележек.

Область применения

Бурение по всей длине участка, способное удовлетворить требованиям трехступенчатого синхронного бурения с интервалом 10 м в глубину и 10 м в высоту; особенно подходит для различных работ по бурению горных пород при бурении по всей длине участка или поэтапном бурении автомобильных и железнодорожных тоннелей с откосами.

Основные характеристики

Опция увеличенной мощности

  • Стандартная конфигурация — 18 кВт, но при необходимости можно выбрать высокопроизводительные буровые установки мощностью 22 кВт и 25 кВт. Пользователи могут выбрать буровые установки различной мощности в зависимости от условий работы.
  • Повышение эффективности бурения в различных условиях.
  • Эффективность бурения одной скважины у буровой установки мощностью 25 кВт на 20% выше, чем у буровой установки мощностью 18 кВт в условиях твердых пород.

Прямая стрела

  • Угол подачи автоматически поддерживается на постоянном уровне, позиционирование при бурении осуществляется быстро и точно, угол отверстия равномерный, а качество взрывных работ улучшается.

Безопасность

  • Подъемная кабина и рабочая платформа расположены на значительном расстоянии от ладони.
  • Оператор работает в кабине, чтобы избежать попадания камней, а рабочий стол находится на расстоянии 8 м от ладони, чтобы уменьшить количество летящих камней, которые могут травмировать людей.
  • Кабина соответствует требованиям FOPS (защита от падающих предметов), обеспечивая безопасность операторов.

Панель управления подъемом для лучшего контроля над бурением

  • Подъемная рабочая платформа расположена на высоте 3 м над землей, а положение верхней части стрелы интуитивно понятно, без визуальной разницы в углах, что обеспечивает более точный контроль внешних углов и лучший контроль над перебуриванием.

Полная адаптивность процесса

Удлинённая конструкция стрелы отвечает не только потребностям полномасштабных работ, но и позволяет использовать такие методы бурения, как верхнее и нижнее бурение, а также синхронизацию микрошагов. Поскольку прямая стрела имеет одинаковые габариты как в подвижном, так и в рабочем состоянии, она также позволяет строить небольшие туннели размером 6 x 5 м.

Конструкция телескопической буровой стрелы длиной 2500 мм отвечает требованиям трёхступенчатого одновременного бурения.
Оборудование останавливается на нижнем шаге, что позволяет выполнять одновременные взрывные работы «верхнего, среднего и нижнего» этапов.
Общая глубина шага 10 м. Решается проблема, связанная с недостаточной глубиной буровой стрелы традиционного бурового оборудования, не позволяющей обеспечить необходимое расстояние между шагами.

Одна машина для многоцелевого использования

В соответствии с требованиями к конструкции анкерных болтов, он может использоваться для буровых работ в горных породах, таких как системные анкерные болты, блокировочные анкерные болты, усовершенствованные малогабаритные направляющие трубки и скважины для цементации глубиной до 30 метров.

Быстрая подготовка

Оснащенная катушками для шлангов и измерительных приборов не требует использования нескольких вспомогательных приспособлений для прокладки измерительных приборов и шлангов. Она безопасна и эффективна, подготовка оборудования к работе занимает всего 10 минут.

Несколько конфигураций подачи

  • В зависимости от требований площадки, буровая установка может быть оснащена бурильными штангами различной длины: 3,7/4,3/4,9/5,5/6,4 м, так что одной штангой можно пробурить скважину глубиной до 6 м.

Оборудован установленным на транспортном средстве пистолетом для смазки и установленным на транспортном средстве пистолетом для промывки водой.

  • Установленный на транспортном средстве пистолет для смазки упрощает техническое обслуживание, а водяной пистолет используется для ежедневной очистки оборудования.

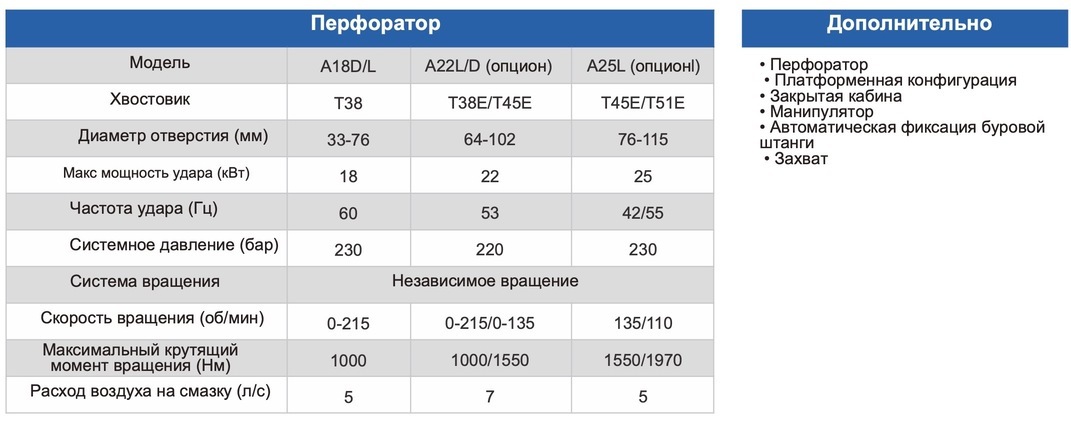

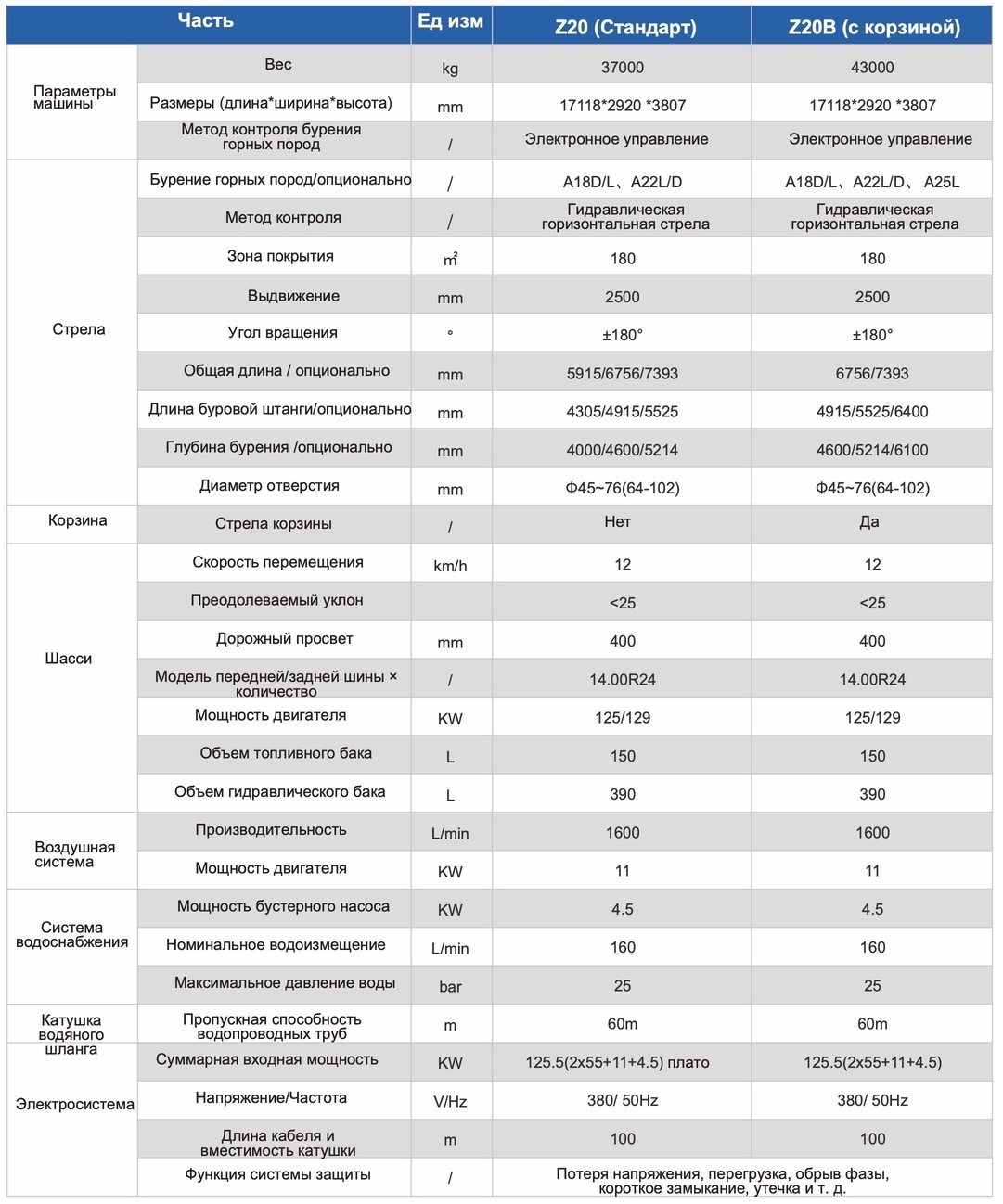

Характеристики
